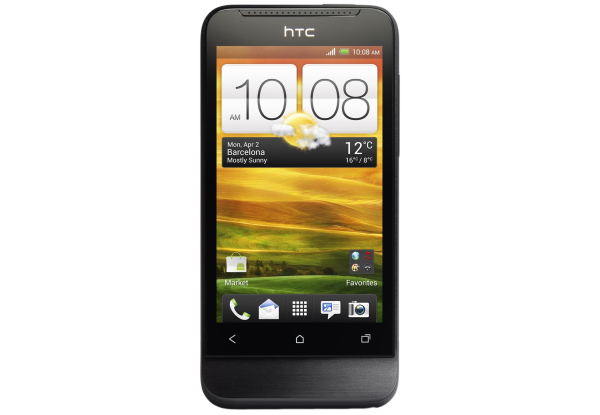

Как заменить внутренний наушник в HTC T320e One V?
Ремонтировать телефон своими руками – это весьма интересное занятие. И поможет в этом наша подробная инструкция с описанием каждого этапа работы. Сегодня мы наглядно покажем, как заменить внутренний наушник в HTC T320e One V.
Ремонтировать телефон своими руками – это весьма интересное занятие. И поможет в этом наша подробная инструкция с описанием каждого этапа работы. Сегодня мы наглядно покажем, как заменить внутренний наушник в HTC T320e One V. Напомним, что в нашем блоге уже есть статьи по ремонту этого смартфона. В одном из материалов мы рассказали, как заменить динамик в HTC T320e One V.
Итак, приступаем к работе. Сначала нужно отключить питание устройства. Затем нужно снять заднюю крышку корпуса. Для этого немного надавите на нее, одновременно сдвинув ее вниз.
Извлекаем SIM карту. Теперь открутите 4 болта, которые крепят нижнюю часть корпуса:
- Два 3,0 мм болта Филлипс #0 находятся в верхнем левом и правом углах, а на фото отмечены оранжевым цветом.
- Два 2,0 мм болта Филлипс #0 находятся в нижнем левом и правом углах, а на фото отмечены желтым цветом.
Складывайте все болты, винты и другие элементы согласно схеме. Иначе при обратной сборке вы рискуете использовать не те комплектующие, что в результате приведет к серьезным повреждениям смартфона.
Теперь нужно открутить два 2,0 мм болта Филлипс #0 как показано на фото.
Используйте пластиковый инструмент, чтобы осторожно поддеть нижнюю часть корпуса HTC T320e One V. Слегка потянув на себя, снимите этот элемент.
Пластиковой лопаткой приподнимите крышку основной камеры телефона.
Затем открутите два болта, которые крепят заднюю часть корпуса:
- Один 4,0 мм болт Филлипс #0 на фото отмечен красным.
- Один 3,0 мм болт Филлипс #0 на фото отмечен оранжевым.
При помощи плоского инструмента-отмычки подденьте контакты SIM-карты и коннектора карт памяти SD. Двигайтесь справа налево, чтобы случайно не повредить шлейф. Действуйте осторожно и не спешите.
Теперь немного надавите на два задних видимых угла нижней части материнской платы.
Бережно оттяните экран, одновременно отделяя его от задней части корпуса HTC T320e One V, но в то же время продвигайте сквозь отверстие контакты SIM-карты и коннектора карт памяти SD. Здесь придется немного повозиться, но действовать нужно максимально осторожно.
Подденьте и приподнимите батарею плоским концом пластиковой лопатки.
На этом этапе нужно аккуратно поднять аккумуляторную батарею HTC T320e One V. Начинайте от края корпуса и продвигайтесь дальше.
Острым концом пластиковой лопатки слегка подтолкните соединение батареи из его разъема. Действуйте, как показано на фото.
Выкрутите два 3,0 мм болта Phillips #0, которые крепят к корпусу объектив камеры.
При помощи пластиковой лопатки осторожно извлеките объектив камеры из корпуса.
Теперь нужно извлечь из углубления в корпусе вибромотор. Для этого используйте пластиковую лопатку.
Не забудьте отсоединить провода, соединяющие вибромотор с материнской платой. Для этого используйте пинцет.
Перед вами материнская плата HTC T320e One V. При помощи пластиковой лопатки отстегните язычки на разъемах шлейфов, как указано на фото (они отмечены красным и оранжевым цветом). Затем можно отсоединить шлейфы от разъемов.
В нижних углах материнской платы расположены шлейфы. Используя пинцет, оттяните их.
При помощи пластиковой лопатки отстегните защелку, которая крепит материнскую плату. Когда вы отстегнули защелку, саму плату можно приподнять при помощи пластиковой лопатки.
Переверните устройство на бок, чтобы у вас появилась возможность отодвинуть материнскую плату в сторону, при этом получив доступ к последнему разъему. Плоским концом пластиковой лопатки отсоедините разъем.
Извлеките внутренний наушник из корпуса с помощью пинцета. Теперь его можно заменить новым элементом.
После замены комплектующей, нужно выполнить обратную сборку HTC T320e One V.
