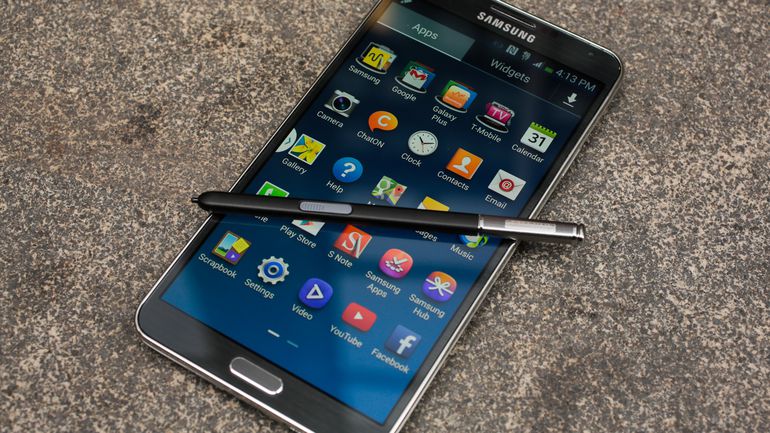

Как заменить материнскую плату в Samsung Galaxy Note 3

В прошлой статье мы уже рассказали, как происходит замена корпуса Motorola Google Nexus 6. Сегодня речь пойдет о замене материнской платы в телефоне Samsung Galaxy Note 3.

Сначала при помощи специального пластикового инструмента нужно снять заднюю крышку телефона. Подденьте лопаткой крышку снизу корпуса, а затем аккуратно продвигайте инструмент вдоль края крышки, чтобы рассоединить все внутренние крепления.

Вынимаем батарею. Она извлекается очень просто.

Не забудьте изъять стилус. Подденьте ногтем паз стилуса, чтобы извлечь его из специального крепления.

Теперь можно приступать к отсоединению задней части корпуса. Открутите двенадцать 4 мм болтов Филлипс #00 из задней части корпуса. Теперь при помощи пластикового инструмента отсоедините этот элемент. Это можно сделать, вставив лопатку в место, где находился стилус. Тогда задняя часть корпуса отойдет легко.

Выкрутите болт рядом с разъемом для наушников.

Затем следует отсоединить контактные клеммы и разъемы кабеля. Для этого используем пинцет и монтажную лопатку.

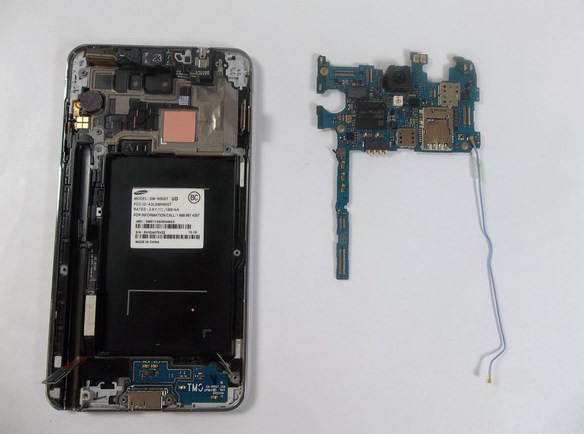

Последний шаг – извлечение материнской платы. Ее можно вытащить с помощью пинцета. Просто потяните элемент вверх, и извлеките его из корпуса.
